Serbatoi dotati di bacino di contenimento con volume pari al 110% della capacità geometrica del serbatoio.
Costruiti con fondi bombati e lamiera calandrata in acciaio al carbonio S 235 JR UNI EN 10025, completi di 4 zanche di ancoraggio, attacco di messa a terra, manicotto con tappo di scarico, quattro alloggiamenti idonei al montaggio e fissaggio dei montanti della tettoia di protezione.
In conformità al D. M. 22/11/2017.
I Tank Fuel sono inoltre dotati di un sistema di erogazione che può essere contenuto all’interno di un apposito armadio metallico oppure essere costituito da un distributore di carburante.

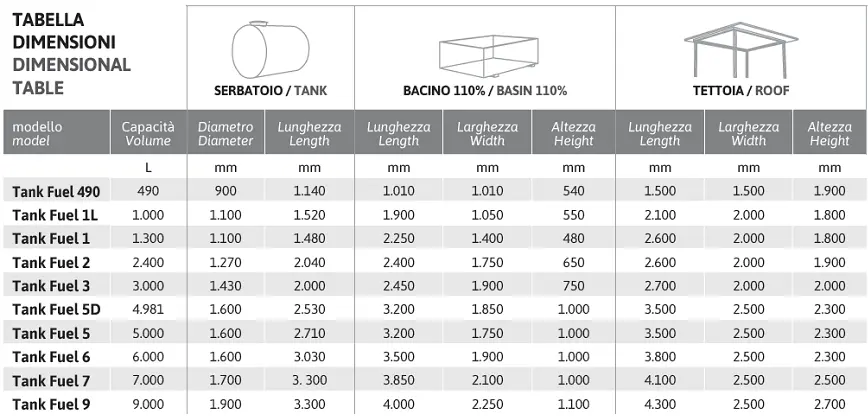

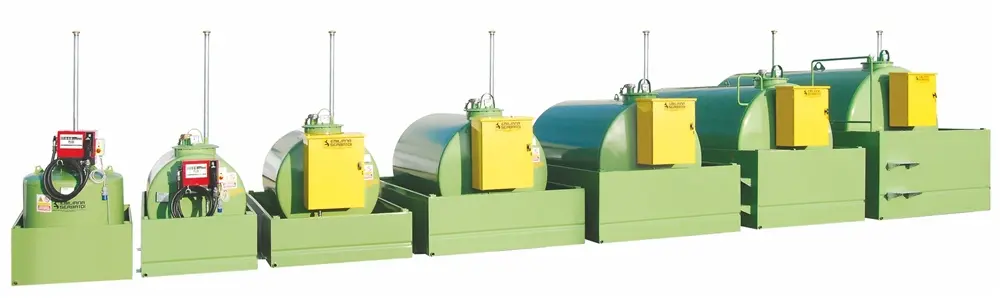

Capacità: 490, 1.000, 1.300, 2.400, 3.000, 5.000, 6.000, 7.000 e 9.000 litri.
Omologato a norma di legge secondo il D.M. 31/7/34 Titolo I n. XVII, approvato dal Ministero dell’Interno con atto n. DCPST/A7/3311/AT/09189 del 26/5/2016 e successivi rinnovi ed estensioni.
Caratteristiche generali
- Passo d’uomo Ø 400 mm con coperchio imbullonato e guarnizione.
- Ghiera con attacco rapido di carico da 3” lucchettabile.
- Valvola limitatrice di carico tarata al 90% della capienza geometrica del serbatoio.
- Sfiato con retina rompifiamma altezza cm 240 dal piano di calpestio.
- Indicatore di livello visibile esternamente.
- Piedi d’appoggio antirotolamento.
- Scarico di fondo per eventuali pulizie periodiche munito di tappo di sicurezza.
- Tubo di aspirazione esterno, rialzato, per consentire un’idonea decantazione del gasolio; l’aspirazione è dotata di valvola di non-ritorno e valvola a sfera.
- Punto di collegamento per la messa a terra ed equipotenziale.
- A partire dalla versione 5.000 litri, sono previsti gradini e piano di appoggio antiscivolo .

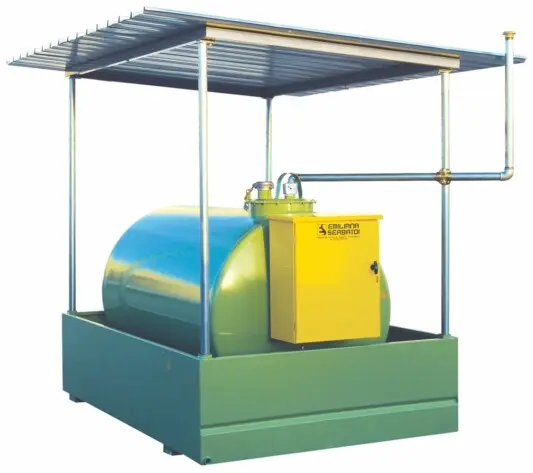

Tettoia
Tettoia di protezione dagli agenti atmosferici, realizzata con robusto telaio in acciaio al carbonio zincato e copertura in lamiera grecata zincata autoportante.
Sono realizzate per essere montate e fissate mediante bulloni agli alloggiamenti ricavati nei bacini di contenimento dei Tank Fuel. (Opzionale)
Armadio di erogazione:
- Armadietto metallico verniciato a polveri e munito di chiusura a chiave.
- Quadro elettrico contenuto in apposita cassetta con grado di protezione IP 55 completo di interruttore, pulsante di emergenza e gestione del “blocco pompa al minimo livello”.
- Elettropompa autoadescante a palette portata 50-70-90 lt.min., by-pass e filtro di linea incorporati, collegata a motore elettrico da 230 V monofase o 400 V trifase c.a. (disponibile anche nella versione con pompa manuale TF/M).
- Contalitri ad uso non commerciale con parziale azzerabile e totalizzatore progressivo (esonerato da verifica metrica in base alla Circ. Min. nr. 67 del 25.7.96).
- 4 m di tubo in gomma antistatico completo di pistola automatica.
Certificati a corredo:
- Manuale di uso e manutenzione
- Dichiarazione di CONFORMITA' di TIPO, corredata da copia dell'Omologazione Ministeriale.
- Dichiarazione di CONFORMITA' CE dei gruppi erogatori.
- Certificato di COLLAUDO.
- Tabella centimetrica di taratura.
