Le sonde di livello che si basano su tecnologie di misurazione di tipo magnetostrittivo; questa tecnica combina effetti magnetici (trasmissione senza contatto) con processi basati su ultrasuoni.
La misurazione viene effettuata da un sensore, chiuso all’interno dell'asta della sonda, che rileva la durata dell’impulso di torsione generato dai due campi magnetici indotti dai magneti posti all’interno dei galleggianti.
Grazie a questa tecnica di misurazione dell’impulso è possibile determinare i valori di livello con un alto grado di precisione e di affidabilità.

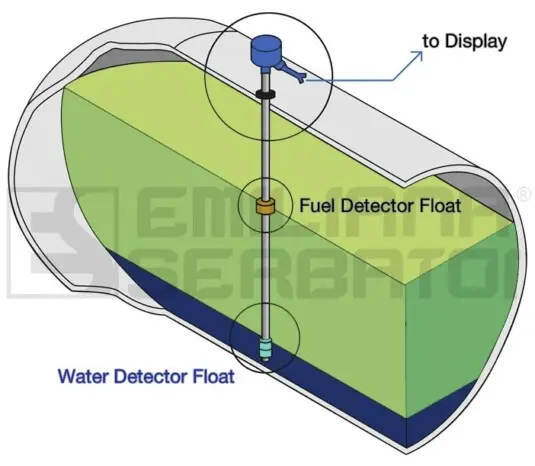

Le sonde magnetostrittive consentono di rilevare il livello di 1 o 2 prodotti con peso specifico diverso e la loro temperatura tramite uno o più sensori distribuiti sulla lunghezza della sonda; pertanto è possibile aggiungere, oltre al galleggiante per la misurazione del livello del carburante, un secondo galleggiante opzionale per la misurazione dell'eventuale livello di acqua presente nel serbatoio.
Ecco i parametri che è possibile misurare e monitorare:
- Livello del prodotto in mm.
- Volume del prodotto in litri.
- Percentuale di riempimento: 0-100%.
- Misura presenza acqua (secondo galleggiante opzionale.); misura in mm.
- Temperatura media del prodotto (sensore di temperatura opzionale); misura in °C.
- Precisione : ± 0,5 mm.
- Ripetibilità: ± 0,1 mm.
- Doppia alimentazione: a batteria con lettura locale a richiesta con magnete esterno 9 ÷ 30 Vcc o corrente alternata a 220 V.
- Porta seriale per configurazione parametri e inserimento tabella di ragguaglio (opzionale).
La sonda ha poi la possibilità di essere collegata ai sistemi elettronici permettendo la visualizzazione dei livelli dei serbatoi anche via LAN o mediante collegamento internet.
Caratteristiche Tecniche principali:
- Elettronica a microprocessore 16 bit tecnologia flash 16 MHz.
- Display alfanumerico LCD retro-illuminato.
- Attacco al serbatoio: filettato in ottone nichelato 3/4” G-M regolabile.
- Asta in acciaio inossidabile AISI 304.
- Galleggiante in PVC espanso a cella chiusa Ø 50 mm.
- Possibilità di avere galleggianti realizzati in acciaio inox per olio vegetale o prodotti chimicamente aggressivi (optional).
- Marcatura CE.
- Esecuzione antideflagrante CESI 06 ATEX 020 II 1/2 GD EEx d IIC T6 IP66 T°85 (opzionale ES-LEVEL DIGIMAG).
- Monitor touch-screen (per la versione ATEX) disponibile in due versioni, una con la possibilità di collegamento a 2 sonde e l'altra per il collegamento fino a 16 sonde (opzionale).
Accessori opzionali:
- Galleggiante zavorrato per rilevamento e misurazione eventuale presenza di acqua.
- Sensori di temperature aggiuntivi.
- Alimentatore del Display.
